一、引言：根焊工序的电动化革命

在长输管道自动焊机组中，根焊（打底焊道）是决定整道环焊缝质量的第一道关口，也是对装备依赖最深的工序。传统内焊机依靠外接发电机组经长电缆向管内设备供电，存在三大痛点：一是山地、水网、丘陵等无路地段发电车难以抵达，电缆布设耗时耗力；二是长距离送电产生压降，焊枪电弧稳定性受电缆长度与接触电阻影响；三是发电车怠速油耗与噪音大，不符合绿色施工方向。

管道全自动电池内焊机将大容量锂电池组集成于设备本体，根焊作业全程无需外接电源，一次充电可完成数十道口根焊。它继承了内焊机”管内多枪同步下向根焊”的高效率与高质量，又以电池动力彻底解除了对发电机组的依赖，使自动焊机组在无电环境、破碎地形与城市建成区的机动能力大幅跃升。业内将其视为根焊装备继”气动对中+电机驱动”之后的第三次进化——动力电动化。

本文从系统构成、工作原理、参数规格、对比分析、应用场景、施工组织与质量控制等维度，对管道全自动电池内焊机进行全面技术解析，供管道施工企业、焊接工程师与设备采购人员参考。

二、什么是管道全自动电池内焊机

电池内焊机是安装在管道内部行走的自动根焊装备：主机经专用送管机构（或借助坡口段自爬）进入组对完成的焊口内侧，通过对中撑胀机构将自身精确定位于管口，头部沿环向布置的多把焊枪（典型4-8枪）以管内壁为基准同步下向施焊，一次性完成整圈根焊道。

“电池”二字的含义在于动力形式：设备内置高能量密度磷酸铁锂电池组（典型容量5-15kWh），为行走、对中、送丝、焊枪摆动与焊接电弧全部功能供电。以单道口根焊耗电约0.3-0.8kWh计，满电状态可连续完成15-40道口根焊，配合换电站或备用电池包实现全天候连续作业。

由于根焊枪组以管内壁为定位基准，坡口钝边处的焊道成形一致性远高于管外施焊方式，根焊一次合格率普遍在99%以上，这是内焊机（含电池构型）成为干线自动焊机组根焊标配的根本原因。

三、系统构成：电池动力、头部焊枪组与智能控制

管道全自动电池内焊机整机形态

典型电池内焊机由六大单元组成：

  • 电池动力单元：磷酸铁锂电池组+智能BMS电池管理系统，实时监控单体电压、温度与SOC（剩余电量），具备过充过放、过流、过温、短路多重保护；电量与工况数据可在手持终端实时显示；
  • 对中撑胀机构：多组楔块式或联杆式撑靴沿圆周均匀布置，径向同步涨出顶紧管内壁，将设备轴线与管道轴线同轴锁定，兼作组对纠偏（可在一定范围内消除管口椭圆与错边）；
  • 头部焊枪组：旋转头部搭载4-8把焊枪，各枪独立送丝、独立摆动与横移微调，相邻焊枪负责的弧段首尾搭接5-15mm，保证整圈根焊连续无断点；
  • 行走机构：管内自行走驱动（或外部送管），配合定位传感器精确停靠在坡口平面；
  • 控制系统：核心控制器统一管理各枪电流、电压、焊速、摆动与搭接时序，支持按管径、壁厚、坡口型式调用预置工艺程序；
  • 人机交互：手持终端/遥控器实时显示每枪电弧状态、行程位置与电量，异常报警（某枪断弧、送丝停滞、搭接失败）即时提示。

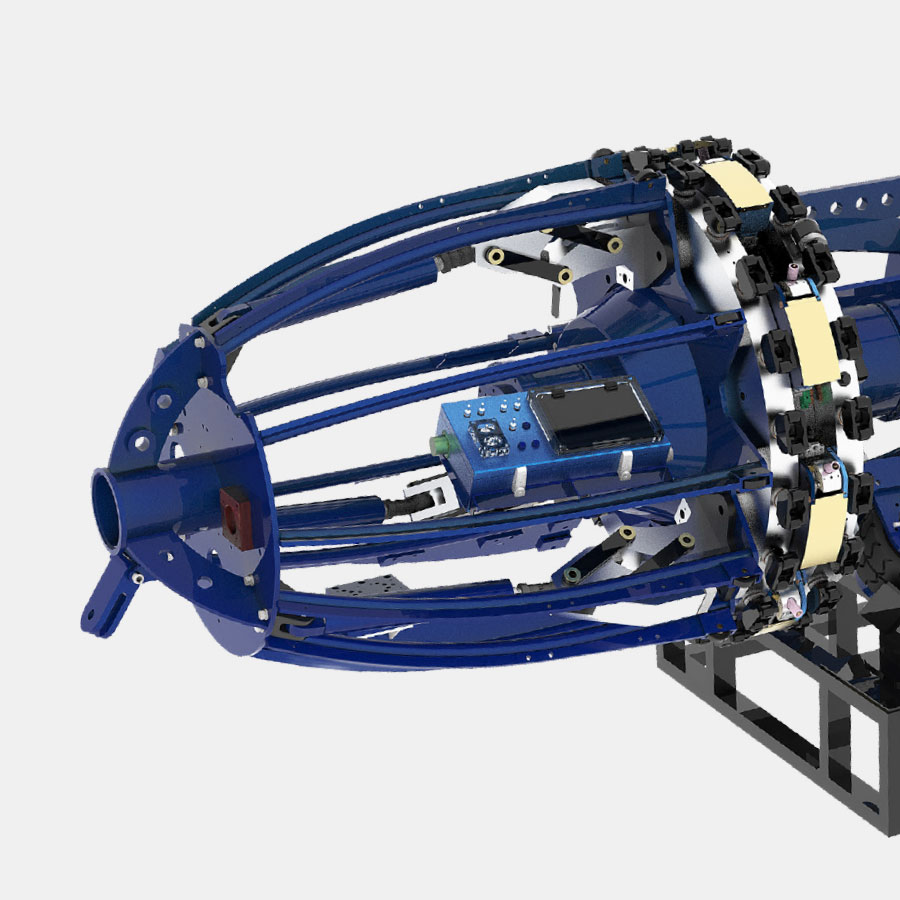

电池内焊机头部多枪组细节 — 多枪同步下向根焊

四、工作原理：管内根焊的精准执行流程

一道口的标准作业流程如下：

  1. 组对：管道坡口加工完毕后由内对口器（或电池内焊机自身的撑胀功能）完成组对，错边量、间隙按WPS控制；
  2. 进管定位：电池内焊机进入管内，行走至坡口面，传感器确认轴向停靠位置；
  3. 对中涨紧：撑靴同步涨出顶紧内壁，设备与管口同轴锁定；
  4. 焊枪就位：头部各焊枪横移微调至坡口钝边目标位置，焊丝伸出长度统一校准；
  5. 同步根焊：顶枪（12点附近）先起弧建立熔池，其余焊枪按时序依次起弧，各枪沿所在弧段下向施焊，在底部汇合完成搭接收弧——整圈根焊通常仅需3-6分钟；
  6. 退枪出管：收弧后头部复位、撑靴缩回，设备退出管口，转场下一道口；
  7. 外焊衔接：外焊机（热焊+填充盖面）立即跟进，形成流水节拍。

多枪分段的工艺价值在于：每枪只负责40-90度弧段，行进路径短，参数可按所在位置（近平焊/近立焊/近仰焊）精细分区，熔池在仰位停留时间被压缩到最短，从根本上抑制了仰位内凹与焊瘤；相邻枪搭接区通过时序错开避免熔池相撞与重复热输入。

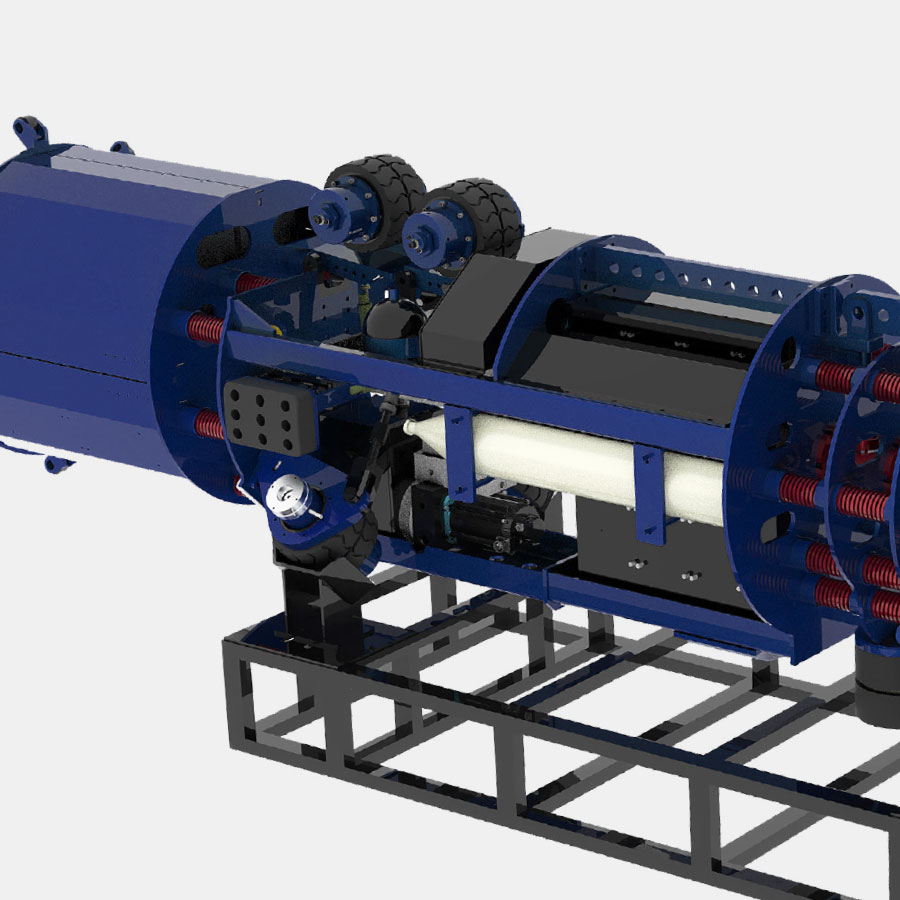

电池内焊机中部结构 — 电池组、撑胀与行走机构集成布置

五、关键技术参数与规格适配

以下为典型电池内焊机的关键技术规格框架（具体以设备厂家技术协议为准）：

项目 典型参数
适用管径范围 φ813mm-φ1422mm（更换撑靴与头部组件适配）
适用壁厚 8mm-33mm（配合复合V形坡口设计）
焊接方法 GMAW（实心焊丝气体保护自动根焊）
头部焊枪数量 4-8枪，相邻枪弧段搭接5-15mm
单枪焊接电流 180-300A（根焊典型区间）
根焊节拍 整圈根焊约3-6分钟/道口（视管径）
电池容量 5-15kWh磷酸铁锂，BMS多重保护
续航能力 满电连续根焊15-40道口
充电方式 快充2-3小时，支持备用电池包热换
对中纠偏能力 一定范围内消除管口椭圆度与错边影响
记忆程序组 按管径/壁厚/坡口预置工艺程序，一键调用
数据记录 逐枪逐口参数曲线存储，支持导出追溯

主流管径的典型应用

  • 1219管道全自动焊机：干线标准口径，6-8枪配置，根焊约5-6分钟/口，与外焊机流水衔接后机组日焊接可达100道口以上；
  • 1016全自动焊机：天然气支干线主力口径，4-6枪配置，根焊约4-5分钟/口；
  • 813管道全自动焊机：4枪配置，根焊约3-4分钟/口，支线与支干线通用；
  • 1422管道全自动焊机：超大口径干线，8枪+加强型撑胀机构，需重点校核设备通过性与坡口周长搭接精度。

六、电池内焊机与传统内焊机对比分析

对比维度 电池内焊机 传统电缆供电内焊机
动力来源 本体锂电池，无外接电缆 发电机组+长电缆送电
无电环境适应性 山地、水网、滩涂可直达作业 受发电车通行条件限制
电弧稳定性 电池+逆变直接馈电，无线路压降 随电缆长度增加压降与波动
转场效率 免布缆，道口间转移快 每口需收放电缆，耗时5-10分钟
能耗与噪音 零怠速油耗、低噪音，绿色施工 发电车怠速油耗高、噪音大
连续作业保障 备用电池包热换，全天不停机 依赖发电机组可靠性与燃油补给
初始投资 电池系统成本较高，逐年下降 相对较低

综合测算表明：在日均40道口以上的机组强度下，电池构型节省的布缆人工与发电油耗，通常可在1.5-2.5年收回与电缆构型的投资差；而在无路山地段，电池构型往往是唯一可行的自动根焊方案。

七、典型应用场景：无电环境、山地水网与城市管网

1. 山地与丘陵长输管线

山坡段作业带狭窄，发电车无法傍站，电缆跨沟布设既慢又危险。电池内焊机随吊管机转场即可作业，是山地机组自动焊率提升的关键装备。

2. 水网与滩涂地段

软基地段设备接地困难，发电机组漏电风险高；电池设备的低压直流系统本质安全性更好，配合绝缘监测可放心作业。

3. 城市管网更新工程

城区夜间施工噪音管控严格，发电机组受限。电池内焊机低噪音特性满足环保要求，已在多个城市燃气、供热管网改造项目中作为主力根焊装备。

4. 应急抢修与临时工程

抢险现场电源条件差、时间窗口短，电池内焊机”到位即焊”的响应能力显著压缩抢修周期。

八、施工组织与效率分析

以某φ1016mm天然气支线标段为例，采用”电池内焊机根焊+单枪外焊机热焊+双枪外焊机填盖”的混合机组配置：吊管机2台、焊接工程车2-3台、根焊站1个、热焊站1个、填盖站2个、补口返修站1个，机组人员约30人。

节拍分析：根焊约4-5分钟/口（电池构型免除布缆，道口间转移压缩至3分钟内）、热焊约8分钟/口、填盖约18-22分钟/口（壁厚17.5mm），综合日焊接70-90道口，环焊缝一次合格率98%以上。相比”发电车+电缆内焊机”机组，日均有效焊接时间增加约1小时，月进度提升10-15%。

影响效率的常见因素与对策

  • 电量管理失衡：未按工班计划充电导致中途缺电，建议配置2-3组备用电池包轮换，工班间隙集中快充；
  • 管口椭圆超差：超出撑胀纠偏能力导致对中失败，强化运管吊装环节的管口保护；
  • 搭接区缺陷：焊枪时序漂移引起搭接不良，每班用校验程序复核各枪起始位；
  • 坡口质量波动：钝边与间隙超差直接传导为根焊缺陷，坡口加工执行首件检验制。

九、焊接质量控制与无损检测

环焊缝按标准执行100% AUT加规定比例射线复检。电池内焊机根焊的典型缺陷谱系及对策：

缺陷类型 常见成因 对策
搭接区未熔合 焊枪时序漂移、搭接量不足 复核枪位校准、加大搭接长度
根焊内凹 仰位枪段热输入偏低 调整该枪电流焊速、优化坡口钝边
烧穿 钝边过薄、间隙过大、电流过高 严控坡口尺寸、分区降电流
气孔 保护气失效、坡口潮湿 校验气路流量、坡口烘干
错边未熔合 组对错边超差 强化组对检查，超标重新组对

逐枪参数曲线自动存档，是电池内焊机的质量优势之一：每道口每一弧段的电流、电压、焊速均可追溯，AUT发现缺陷后可直接调取对应枪段参数定位成因，返修决策从”凭经验”升级为”看数据”。成熟机组的根焊一次合格率普遍稳定在99%以上，整口一次合格率98%以上。

十、安全操作、充电管理与日常维护

1. 作业安全要点

  • 受限空间管理：设备进出管口时人员远离对中撑胀机构运动范围，严禁将肢体伸入管口；
  • 电气安全：电池系统维修必须由持证电工执行，严禁带电插拔高压接插件；雨天作业做好终端与接口防护；
  • 气瓶与气路：保护气瓶固定牢靠，气管路压降与流量每班点检；
  • 吊装转运：设备转场使用专用吊具与减振包装，严禁摔碰——头部标定精度是设备性能的根基。

2. 电池充放电管理

  • 充电环境：0-45℃通风干燥环境充电，充电区远离明火与易燃物；
  • SOC策略：建议20%-90%区间循环使用，长期停用保持50%电量存放，每三个月补电一次；
  • 温度监控：BMS过温保护触发后自动切断输出，禁止强制复位继续作业；
  • 报废处置：退役电池交由有资质单位回收，严禁现场拆解。

3. 日常维护三级制度

  • 班前：电量确认、撑靴磨损检查、送丝管与导电嘴检查、气路点检、焊枪起始位校验；
  • 班中：监听各枪送丝异响、观察终端报警信息，异常即停；
  • 定期：每200小时润滑行走与撑胀机构，每500小时校准位置传感器与电参数采样，电池组按厂家周期做容量标定；
  • 备件：导电嘴、送丝管、撑靴摩擦块、保险等易损件按机队规模配置安全库存。

操作培训同样采用”理论+上机+跟焊”三段式，重点增加电池安全与充放电管理模块，结业与焊工资格考试衔接，实现”培训-考证-上岗”闭环。

十一、结论与选型建议

管道全自动电池内焊机以”电池动力、多枪同步、管内定位、数据可溯”为核心，把内焊机的高质量根焊能力从”有电环境”解放到”任何地形”，是自动焊机组迈向全电动化、绿色化的关键装备。选型建议把握五条原则：一看适用管径壁厚与撑胀纠偏能力；二看电池容量、续航与BMS安全等级；三看多枪参数体系与搭接时序精度；四看与既有外焊机、对口器的兼容配套；五看厂家工艺评定支持、焊工培训与备件服务能力。装备之外，企业应同步建设电池安全管理制度与焊工队伍，让装备效能真正转化为工程效益。
